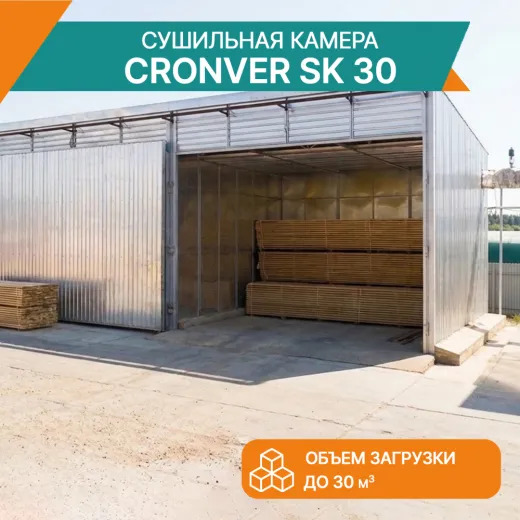

Сушильная камера CRONVER SK 30

Назначение

Конвективная сушильная камера CRONVER SK 30 предназначены для камерной сушки пиломатериалов, дров и т.д. до конечной влажности 8–12%. Оборудование рассчитано на фронтальную загрузку погрузчиком и выпускается в исполнениях с полезным объемом загрузки до 30 м³.

Сушильная камера CRONVER SK 30 подходит для сушки древесины различных пород и позволяют организовать стабильный, управляемый процесс подготовки пиломатериалов к производству мебели, столярных изделий, строительных конструкций, тары и другой продукции.

Конвективный метод основан на принудительной циркуляции нагретого воздуха через штабель: воздушный поток забирает влагу из древесины, а вентиляционная система выводит влажный воздух из камеры. Реверсирование потока помогает выровнять условия сушки по всему объему штабеля.

Задачи:

• сушка обрезных и необрезных пиломатериалов в штабелях;
• снижения влажности древесины до 8–12% в соответствии с требованиями дальнейшей обработки;
• подготовка пиломатериалов к строганию, склеиванию, мебельному производству, изготовлению погонажа и столярных изделий;
• стабилизация геометрии древесины перед раскроем и производством готовой продукции;
• фронтальная загрузка и выгрузка штабелей вилочным погрузчиком;

Камеры могут применяться для хвойных и лиственных пород. Режим сушки подбирается с учетом породы древесины, толщины и ширины доски, начальной влажности, целевого значения влажности и требований к качеству готового пиломатериала.

Принцип работы:

Сушка в камере происходит за счет реверсивной циркуляции нагретого воздуха между рядами пиломатериалов, уложенных в штабеля с прокладками.

1 этап. Загрузка штабелей

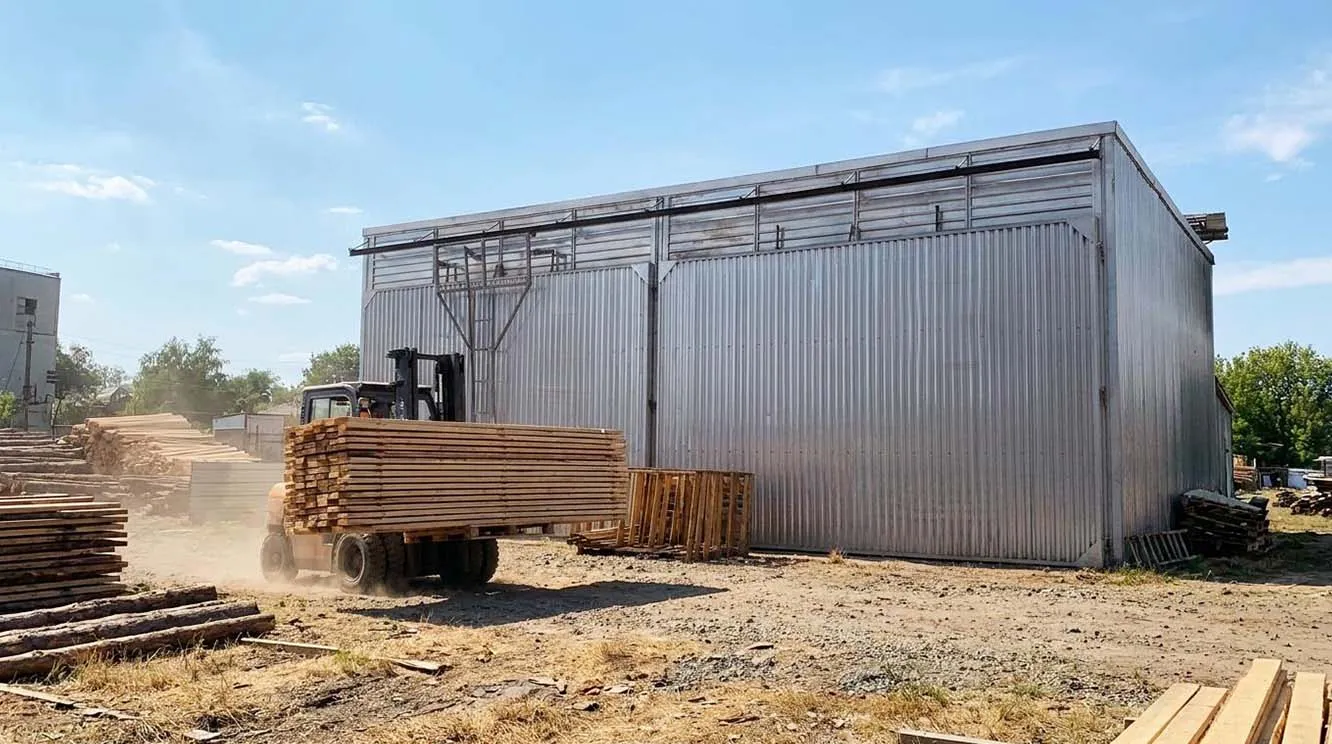

Пиломатериалы предварительно укладываются в штабеля с межрядными прокладками, формирующими каналы для прохода воздуха. Штабеля загружаются в камеру фронтально с помощью погрузчика.

2 этап. Предварительный прогрев
После герметизации ворот включаются вентиляторы и система отопления. Камера и пиломатериал постепенно прогреваются, что позволяет подготовить древесину к основному режиму сушки.

3 этап. Нагрев воздуха
Воздух нагревается калориферами. Теплоносителем служит перегретая вода, циркулирующая через радиаторы отопления. Температура поддерживается автоматически в соответствии с выбранной программой сушки.

4 этап. Реверсивная циркуляция
Осевые вентиляторы диаметром 800 мм создают интенсивный поток воздуха через штабеля. Вентиляторы периодически меняют направление вращения, чтобы древесина равномерно обдувалась с обеих сторон и не возникали зоны неравномерной сушки.

5 этап. Отвод влаги
Воздух, насыщенный испарившейся влагой, выводится через приточную вентиляцию с автоматическими воздушными заслонками. Одновременно система поддерживает требуемый микроклимат внутри камеры.

6 этап. Увлажнение по программе
В определенные этапы цикла форсуночная система увлажнения подает воду в рабочее пространство камеры. Это позволяет соблюдать технологические режимы и снижать риск пересушивания, растрескивания и деформации пиломатериалов.

Контроль параметров
Автоматическая система управления получает данные от датчиков температуры, влажности воздуха и влажности древесины, регулируя работу вентиляторов, калориферов, клапанов, заслонок и системы увлажнения.

Конструктивные особенности:

Сушильная камера CRONVER SK 30 представляет собой теплоизолированный корпус с комплексом систем для нагрева, циркуляции, увлажнения, вентиляции и автоматического контроля процесса.

1 Корпус камеры

• Несущий каркас и элементы корпуса изготовлены из высокопрочных алюминиевых сплавов.
• Конструкция рассчитана на высокую жесткость и эксплуатацию в регионах с холодным климатом.
• Наружный лист обшивки — 0,8 мм.
• Внутренний лист обшивки — 1,2 мм.
• Толщина наружных стен — 150 мм.
• Толщина общих стен — 100 мм.
• Толщина утепления крыши — 150 мм.
• Толщина утепления ворот — 125–150 мм.
• Расчетная снеговая нагрузка — до 200 кг/м².
• Расчетная ветровая нагрузка — до 150 км/ч.
• Утеплитель — рулонная стекловата толщиной 50 мм и плотностью 24 кг/м³.
• Ворота — подъемно-раздвижного типа с герметичным закрыванием.

2 Система циркуляции воздуха

• Осевые реверсивные вентиляторы диаметром 800 мм.
• Шесть поворотных алюминиевых лопастей на каждом вентиляторе.
• Реверсирование направления воздушного потока.
• Равномерное прохождение горячего воздуха через весь объем штабеля.

3 Система отопления

• Калориферы для нагрева внутреннего воздуха.
• Тепловые клапаны и запорная арматура.
• Циркуляционный насос немецкого производства.
• Трехходовой регулирующий клапан немецкого производства.
• Нагрев воздуха за счет циркуляции перегретой воды через калориферы.

* Котел в базовую комплектацию не входит; рекомендации по подбору теплогенератора предоставляются индивидуально.

4 Система вентиляции и увлажнения

• Приточно-вытяжная вентиляция с воздушными заслонками.
• Серводвигатели швейцарского производства.
• Форсуночная система увлажнения.
• Трубопроводы орошения и регулирующие клапаны.
• Автоматическое удаление влажного воздуха из камеры по режиму сушки.

5 Автоматика и контроль

• Полностью автоматическая итальянская система управления.
• Электрораспределительный шкаф с комплектующими Schneider Electric.
• Удаленный контроль и управление с компьютера.
• Шесть датчиков влажности древесины.
• Два датчика влажности воздуха.
• Два датчика температуры воздуха.

Возможность использовать 90 встроенных программ сушки для различных пород древесины и задавать собственные параметры с панели управления.
