От материала — к типу конвейера
Первый вопрос проектирования — что именно и куда перемещается. Длинномерный кусковой материал — брёвна, брус, лафет — требует тягового усилия и упоров: здесь работают цепные транспортеры, по которым лес движется вдоль и подаётся в станки. Штучные грузы с плоской опорой — пакеты доски, паллеты с мешками, брикеты в упаковке — едут по роликовым транспортерам, включая приводные и неприводные исполнения для разных зон.
Сыпучие и мелкофракционные материалы — опилки, стружка, щепа, древесный уголь — переносятся ленточными и скребковыми транспортерами. Лента универсальна и бережна к грузу, скребковая машина идёт по желобу с изгибами и лучше держит пыль. Для крутого подъёма сыпучих применяются элеваторные конвейеры, а там, где нужна дозированная подача — в станок, бункер или топку, — поток начинается с питателей. Ошибка «лента там, где надо цепь» оборачивается проскальзыванием и износом, ошибка «ролики для опилок» — засыпанным полом.
Критерии выбора: производительность, трасса, автоматизация
Второй круг критериев — режимные. Производительность линейки конвейеров CRONVER составляет от 1 до 200 м³/час с возможностью каскадирования, поэтому ключевой расчёт — пропускная способность узкого места: конвейер должен брать на 10–15% больше, чем выдаёт самый производительный станок на его участке. Длина трассы до 50 метров с изгибами до 45 градусов позволяет обойти колонны и существующее оборудование без дополнительных перегрузочных пунктов — каждая перегрузка это шум, пыль и ещё одна точка отказа.
Третий критерий — интеграция. Современный цех управляется единой АСУ ТП, поэтому транспортеры должны подключаться в общий контур с защитами и блокировками по EN 60204: остановка станка по аварии автоматически останавливает подачу, перегрузка на конвейере не валит всю цепочку. Отдельно учитываются абразивность материала (щепа с песком изнашивает ленту), влажность и налипание (мокрые опилки ложатся на ленту и проворачиваются в желобе) и требования к пылеудалению.
Типовые связки в реальных цехах
На лесопилке транспортная схема строится вокруг длинномера: цепные транспортеры подают брёвна к раскряжевке, роликовые обслуживают пакеты пиломатериала, межстаночную механизацию закрывают степферы и ролганги. В цехе брикетирования и гранулирования поток сыпучий: скребковые и ленточные транспортеры связывают дробилку, сушилку и пресс, питатели дозируют подачу. В котельной щепа из склада идёт скребковыми транспортерами на стокерный пол — герметичный желоб здесь важнее скорости.

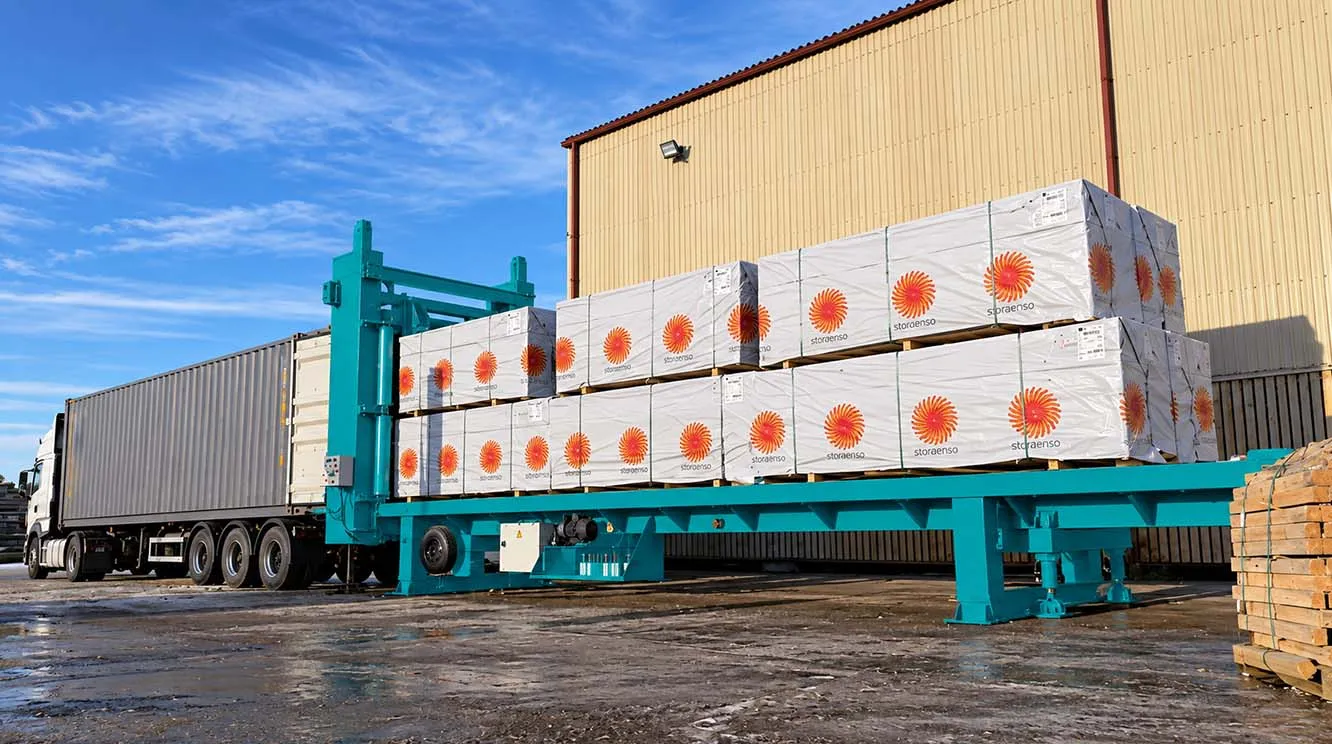

На участке фасовки и отгрузки снова штучный груз: роликовые транспортеры уводят паллеты, загрузчик контейнеров заполняет кузов без ручного перекладывания. Эти связки показывают общий принцип: транспорт проектируется не как набор отдельных машин, а как система под конкретную технологическую цепочку. Проектировщики CRONVER выполняют привязку конвейерной схемы к существующему цеху — и именно этап проектирования, а не выбор «типового» конвейера, определяет, будет ли транспорт помогать производству или постоянно тормозить его.
FAQ
- Что лучше для опилок — ленточный или скребковый транспортер?
- Лента хороша на прямых горизонтальных участках и бережна к грузу, но пылит и страдает от налипания. Скребковый транспортер идёт по закрытому желобу с изгибами, герметичнее и лучше удерживает мелкую фракцию — для опилок в связке с сушилкой или котельной он обычно предпочтительнее.
- Можно ли одним ленточным конвейером поднять щепу на высоту нескольких метров?
- На крутом подъёме сыпучий материал скатывается назад по ленте, поэтому для высотной подачи применяются элеваторные конвейеры. Ленточный транспорт эффективен при пологих уклонах, а задача «поднять на второй этаж цеха» — профильная задача нории или элеватора.
- Как посчитать производительность конвейерной линии?
- Расчёт ведётся по объёму материала на погонном метре и скорости движения рабочего органа, с учётом коэффициента заполнения и запаса на неравномерность подачи. Методика и примеры согласования скорости подачи с оборудованием разобраны в статье «Расчёт производительности конвейерной линии» на нашем блоге.
