Но экономика работает только при одном условии: топливо должно подаваться в топку непрерывно и без участия лопаты. Узким местом таких объектов редко бывает сам котёл — чаще это система топливоподачи, спроектированная по остаточному принципу. Разберём, как выстроить её правильно.
Склад топлива: с чего начинается цепочка
Всё начинается с расчёта запаса: для независимости от графика поставок склад хранит топливо на 3–7 суток работы на максимальной мощности.
Для щепы с насыпной массой 250–350 кг/м³ это значительные объёмы, поэтому применяют два типа хранения:
- Закрытые бункеры-силосы — при компактных котельных;
- Склады с механизированной разгрузкой — при больших запасах.
Влажность щепы контролируют при приёмке — топливо влажностью выше 45–50% заметно снижает КПД котла и провоцирует забивание тракта.
Стокерный пол: механизм, который двигает весь склад

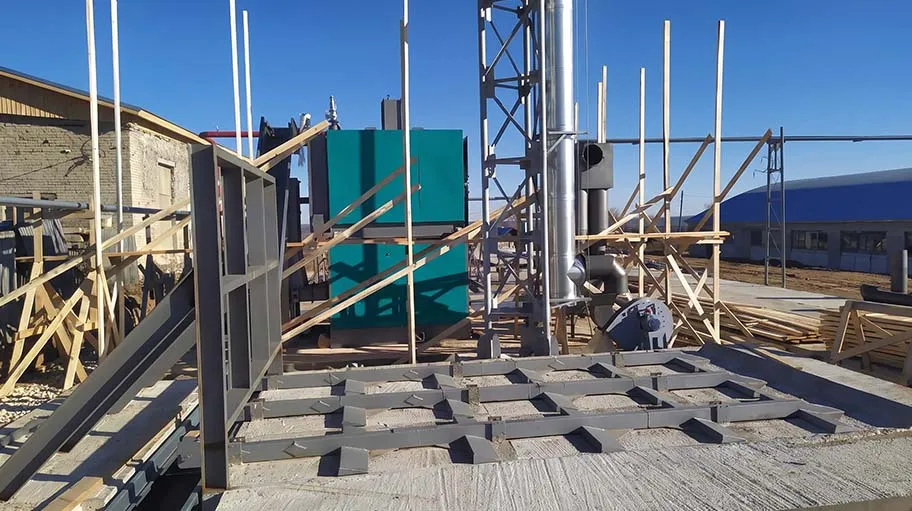

Ключевой элемент механизированного склада — стокерный пол: гидравлические или электромеханические штоки-толкатели, установленные по всей площади пола, медленно подвигают всю массу топлива к выгрузному окну.
Преимущество решения — работа с «непослушным» сырьём: мокрой щепой, корой, опилками, которые плохо текут самотёком.
Скорость продвижения подбирается так, чтобы за час склад отдавал ровно столько топлива, сколько съедает котёл.
Важно: стокерные полы снимают человеческий фактор — трактор с погрузчиком перестаёт быть звеном подачи и нужен только на разгрузке фур.
Транспорт топлива: от окна склада до топки
Дальше топливо идёт цепочкой конвейеров:
- Скребковый или цепной конвейер — забирает щепу от стокерного пола и поднимает её наклонным участком;
- Промежуточный бункер над котлом — принимает топливо;
- Шнековый питатель — дозирует порции в топку.
На тракте устанавливают:
- Магнитный уловитель — защита топки и шнеков от металла;
- Искрогаситель — противопожарная безопасность;
- Датчики верхнего и нижнего уровня — контроль заполнения бункера.
Промежуточный бункер — страховка на 30–60 минут работы: если выше по цепочке случится пауза, котёл не заметит её.
Схема топливоподачи (основные узлы)
| № | Узел | Функция |
|---|---|---|
| 1 | Склад топлива | Запас на 3–7 суток, контроль влажности |
| 2 | Стокерный пол | Подача к выгрузному окну без ручного труда |
| 3 | Скребковый/цепной конвейер | Транспортировка с магнитной защитой |
| 4 | Промежуточный бункер | Буферный запас с датчиками уровня |
| 5 | Шнековый питатель и топка | Дозирование и сжигание с автоматическим регулированием |
Автоматика: котельная без постоянного персонала
Современные модульные котельные на древесных отходах работают без постоянного присутствия людей:
- Контроллер управляет подачей топлива по температуре и давлению;
- Отслеживает уровни в бункерах;
- Отключает тракт при перегреве или возгорании;
- Передаёт сигналы диспетчеру.
В обслуживании остаётся плановое: чистка теплообменных поверхностей, золоудаление, регламентные осмотры.
Для муниципальных объектов и производств это означает снижение штата с нескольких операторов в смену до одного смотрящего на несколько котельных.
Типовые ошибки проектирования
- Недооценка влажности топлива — котёл, рассчитанный на щепу 35%, на мокрой щепе теряет мощность и начинает коптить;
- Тракт подачи без резерва — один шнек без обводной линии останавливает всю котельную при заклинивании;
- Склад без учёта угла естественного откоса — щепа «стоит стеной» и не подходит к окну выгрузки.
Решения: все эти ситуации решаются на стадии проекта — запасом по мощности, резервированием узлов и правильной геометрией склада.
Частые вопросы
Можно ли сжигать в одной котельной и щепу, и опилки, и кору?
Да, если топка и тракт подачи рассчитаны на смешанное сырьё с переменной влажностью. Важно предусмотреть поджимные устройства и регулировку подачи — смесь коры с щепой ведёт себя иначе, чем чистая щепа.
Насколько реально дешевле газового отопления?
При собственном топливе из отходов себестоимость тепла минимальна — платится только электричество на конвейеры. При покупке щепы экономия относительно газа обычно составляет 30–50% в зависимости от региона и цены подключения.
Что происходит с котельной при отключении электричества?
Останавливается подача топлива и вентиляторы — котёл уходит в безопасный режим по автоматике. Для критичных объектов предусматривают резервное питание насосной группы и автоматики.
Коротко: котельная на щепе окупается быстро, если её сердце — не только топка, но и выстроенная система топливоподачи: склад со стокерным полом, защищённый тракт и автоматика. Проектируйте цепочку целиком — и тепло из отходов будет работать на себестоимость продукции круглый год.
